SEOM300H 高温三轴 AMR 磁阻传感器

面向石油钻井及极端工业环境的高精度方位与工具面角测量解决方案

产品详情

一、产品概述

SEOM300H 是一款工业级高性能三轴各向异性磁阻（AMR）磁场测量系统，专为定向钻井、随钻测量（MWD）及随钻测井（LWD）系统设计。
系统基于高灵敏 AMR 传感单元，构建低噪声模拟前端（AFE）信号链，结合精密仪表放大器、抗混叠滤波器与 24 位高分辨率 ADC，实现三轴磁场矢量的高保真采集与数字化处理。通过高性能浮点 DSP 实时执行磁场矢量归一化、姿态补偿及工具面角解算算法，可在高达 175 °C 的极端井下环境中长期稳定运行。
SEOM300H 作为井下姿态感知核心单元，可输出高精度工具面角、三轴磁场分量及系统状态数据，为上位控制系统或导向系统提供可靠的实时反馈。

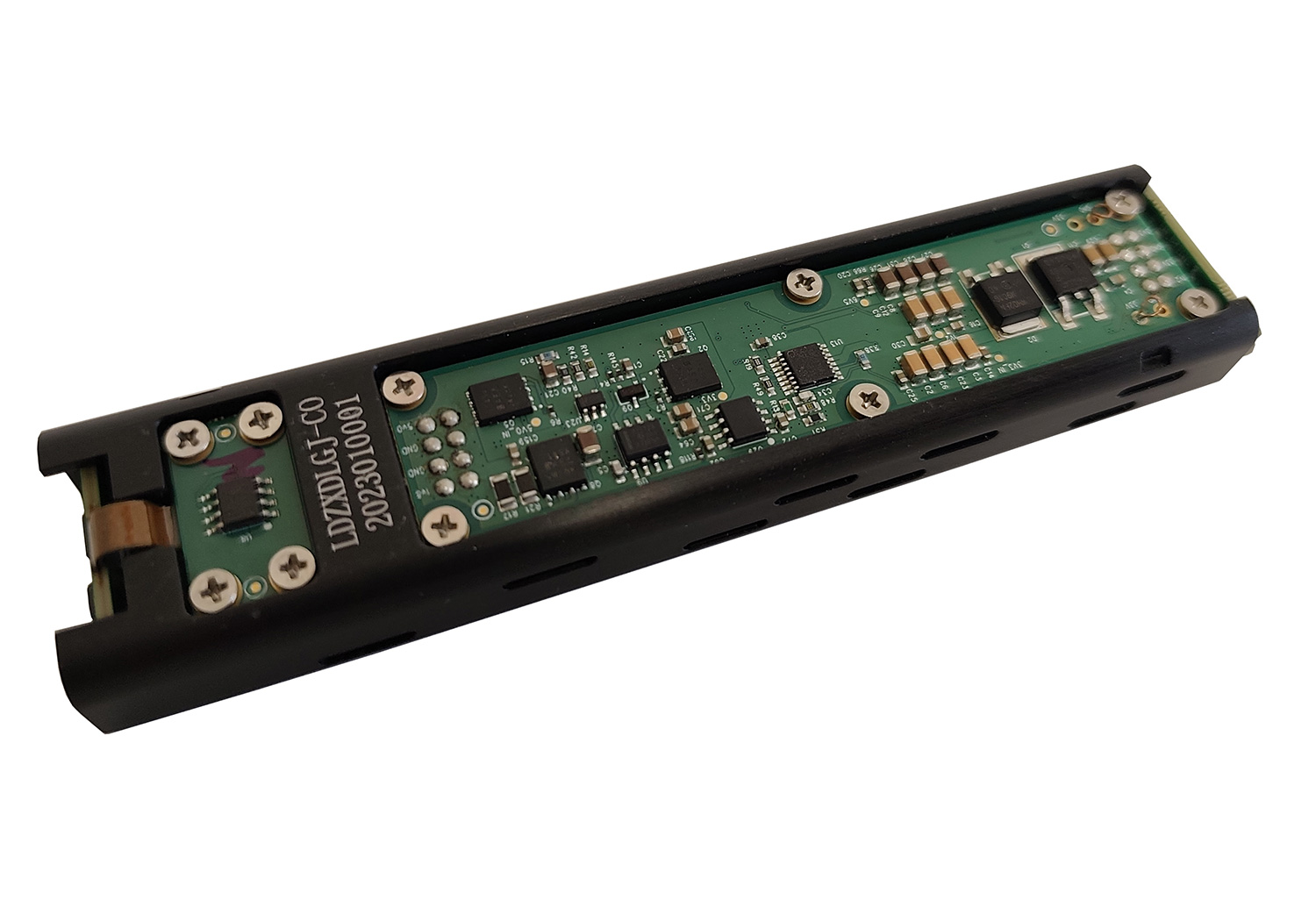

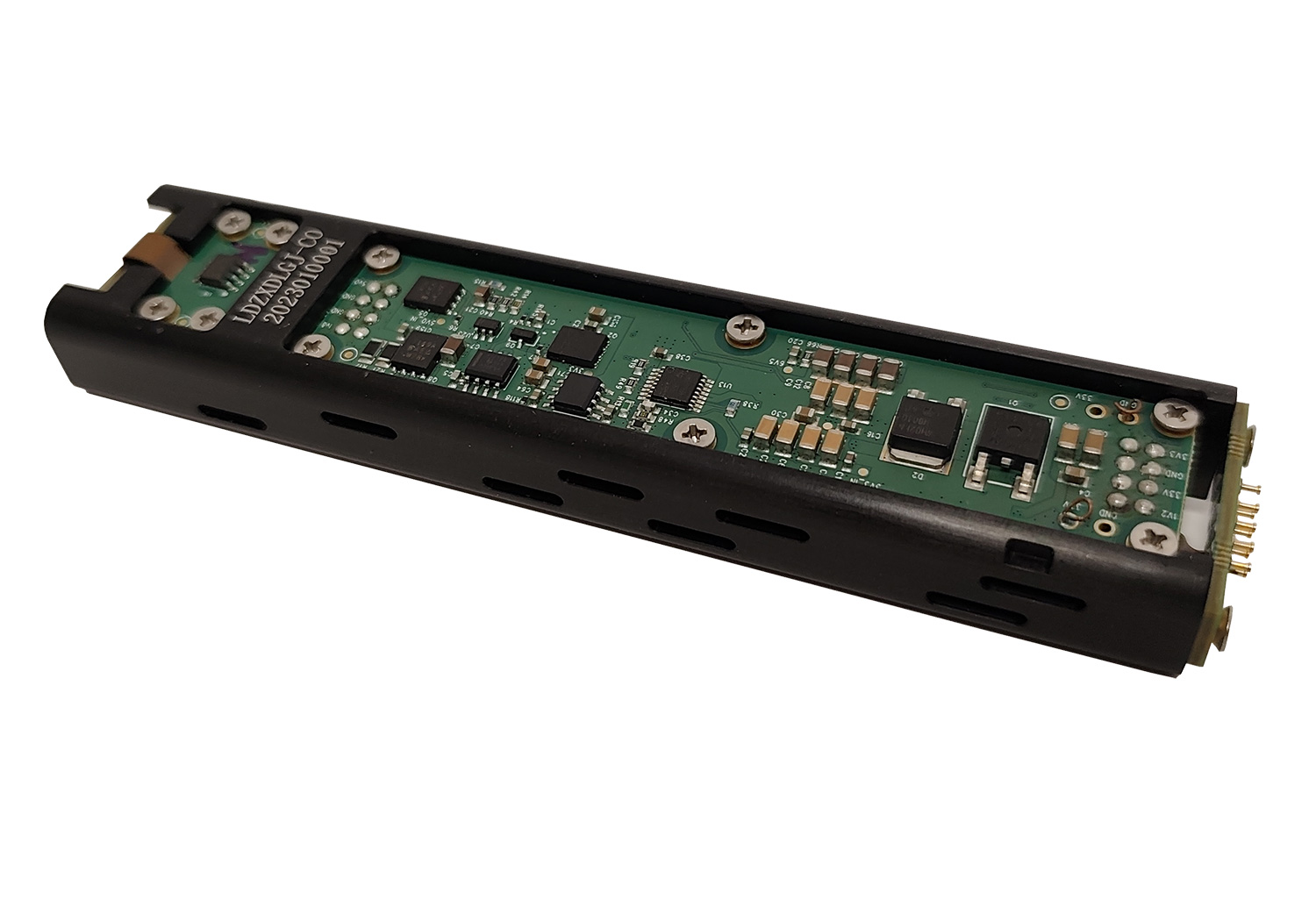

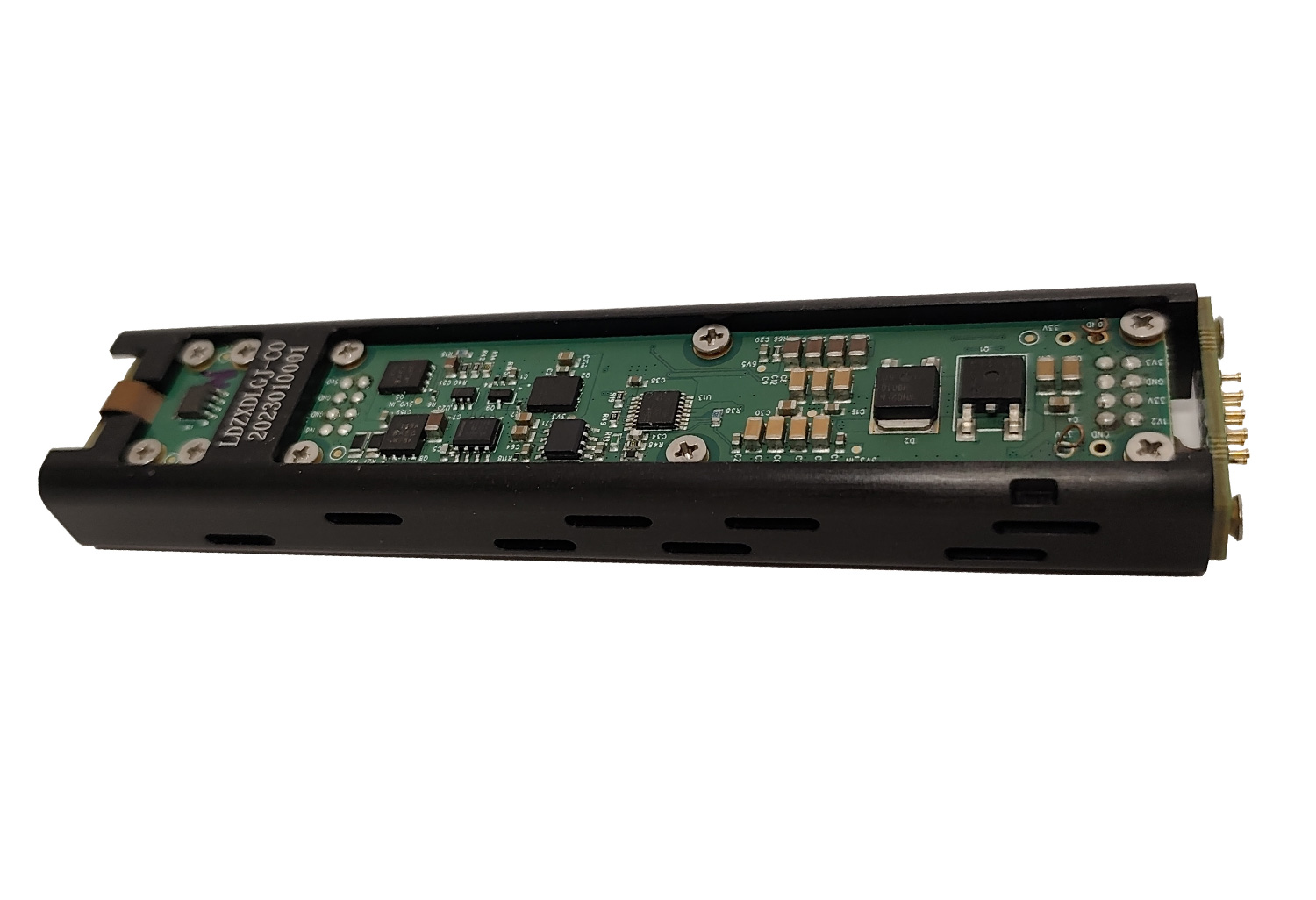

系统采用硬柔结合 PCB的结构，实现电源管理模块与数字采集模块的分区布置，通过柔性连接优化井下有限空间布局，同时显著提升抗振动与抗冲击能力，满足高冲击钻进环境的结构可靠性要求。

二、核心优势

1. 极端环境耐受性

支持 -40 °C 至 175 °C 宽温区长期稳定运行；
关键器件选用高温等级工业元件，确保热稳定性；
优化的温度漂移补偿机制，有效抑制零点漂移与增益漂移；
适用于超深井、高温地热井及强振动冲击环境。

2. 高度集成与模块化设计

采用 Rigid-Flex PCB 技术，实现传感模块、数字处理模块与电源模块物理隔离；
减少相互串扰，提高信号完整性与系统稳定性；
模块化设计便于快速集成至 MWD、LWD 或定向钻井系统。

3. 精密三轴磁场测量

正交三轴（X/Y/Z）空间布局，实现完整磁场矢量采集；
全差分模拟信号链设计，提高共模抑制比（CMRR），增强抗电磁干扰能力；
低噪声放大器与高线性 ADC 组合，实现高信噪比数据采集；
内置自动 Set/Reset 自校准控制电路，周期性重置磁阻桥臂，消除磁滞与非线性误差；
确保在复杂井下磁环境中维持长期测量精度与一致性。

4. 低功耗与高效供电

系统典型功耗 < 1.75 W；
支持 12–36 V DC 宽电压输入；
板载多级低噪声电源架构，分别为模拟前端、DSP 核心与通信模块供电；
电源路径优化设计，降低纹波与电源噪声对测量链的影响；
有效降低系统热耗散并延长电池模组续航时间。

5. 工业级通信与数据管理

双冗余 CAN 总线接口，支持井下实时数据传输；
高速差分信号接收接口，适配长距离或强噪声环境通信；
板载 64 Mbit 工业级 NOR Flash，用于参数配置、校准数据与运行日志存储；
集成耐高温温度传感器，实现温度补偿与系统健康监测。

三、技术特性

功能模块	技术特性描述
三轴磁场测量	高保真 X/Y/Z 磁场矢量采集，全差分低噪声信号链
智能传感控制	自动 Set/Reset 自校准，动态补偿磁滞与非线性误差
数字处理	高性能浮点 DSP 实时计算工具面角度与姿态数据
电源管理	宽电压 12–36 V 输入，多级低噪声稳压输出
通信接口	双路 CAN 总线
数据存储	64 Mbit NOR Flash，支持冗余记录与系统升级
结构设计	电源硬板 + 数字/传感硬柔结合板，增强抗振动抗冲击能力

四、技术参数

参数项	指标说明
工作温度范围	-40 °C 至 +175 °C
测量轴向	三轴（X, Y, Z 正交）
输入电压	12–36 VDC
系统功耗	<1.75 W
通讯接口	2 × CAN Bus
存储容量	64 Mbit NOR Flash
数字化精度	24-bit ADC
输出数据	工具面角、三轴磁场、温度、系统状态
物理结构	电源硬板 + 数字/传感硬柔结合板

五、典型应用场景

石油与天然气钻探：定向井、水平井的 MWD/LWD 系统核心感知单元。
随钻测量与旋转导向系统：实时工具面角与井斜角计算。
矿产与地热勘探：高精度井下罗盘及方位测量系统。
极端工业磁场测量：高温、高振动、复杂电磁环境下的磁场检测。
