磁阻传感器

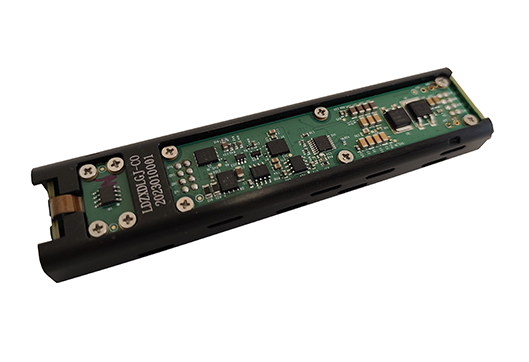

MAG300 是一款专为定向井、随钻测量（MWD）及随钻测井（LWD）系统设计的工业级高性能磁阻传感器系统。

产品详情

一、产品介绍
          MAG310 是一款专为定向井、随钻测量（MWD）及随钻测井（LWD）系统设计的工业级高性能磁阻传感器系统。该系统集成了先进的各向异性磁阻（AMR）测量技术、高精度信号调理及实时姿态算法，能够在极其苛刻的石油钻井环境下提供稳定、连续的地下磁场数据，是实现井下工具面角度实时监测的核心功能单元。

二、核心优势
  • 卓越的高温性能
专为井下极端环境打造，支持在 175°C 的高温工况下长期稳定工作，具备优秀的温度稳定性和极低的零点漂移。
  • 高度集成的模块化设计
       采用先进的硬柔结合板（Rigid-Flex PCB）技术。电源模块与数字采集模块独立分布，通过柔性连接实现灵活的空间排布，既增强了抗振动冲击能力，又极大优化了井下精密仪器的内部空间利用率。
  • 全流程数字化处理
系统内置高性能浮点运算单元及 24 位高分辨率数字化链路，可实时采集并处理三轴（XYZ）磁场信号，直接输出高精度的刀具面角度数据。
  • 超低功耗设计
整机典型功耗控制在 1.75W 以内，有效降低了井下工具的自发热及对供电系统的负担，延长了电池模组的续航时间。
三、技术特性
  1. 三轴磁场精准测量
集成三路高性能磁阻传感器，通过空间三轴正交布局，实现全向磁场矢量的精确捕获。
  1. 智能传感器控制
具备自动化的磁场传感器驱动与自校准（Set/Reset）功能，确保在复杂磁环境下传感器始终处于最佳工作状态。
  1. 宽电压供电与多级稳压
支持 12V - 36V DC 的超宽直流供电范围。板载精密电源管理系统，为数字接口及传感器模拟前端提供多路超低噪声稳压输出，确保信号的纯净度。
  1. 丰富的通讯接口
    • 双路冗余 CAN 总线通讯，确保数据传输的实时性与可靠性。
    • 集成低功耗高速差分接收电路，适配长距离或复杂噪声环境下的数据交互。
  2. 高可靠性存储与温控
内置 64 Mbit 工业级非易失性存储器（NOR Flash），支持关键工况参数的冗余记录；同时配备宽温区温度传感器，实现环境温度补偿与系统健康监测。

四、技术参数

参数项 指标说明
工作温度范围 -40°C 至 +175°C
测量轴向 三轴（X, Y, Z 正交）
输入电压 12V 至 36V DC
量程 ±5 Gauss
分辨率 20µGauss
灵敏度 1.2mV/V/Gauss
线性度 0.15% ~ 2.30%
桥臂电阻 2.5kohm (典型值)
系统总功耗 < 1.75W
通讯接口 2 × CAN Bus / 高速差分接收
存储容量 64 Mbit
数字化精度 24-bit ADC 分辨率
物理结构 电源硬板 + 数字/传感硬柔结合板

五、应用场景
  • 石油与天然气钻探：定向井、水平井的 MWD/LWD 系统。
  • 地下定向穿孔：非开挖铺管设备的姿态导向。
  • 矿产勘探：高精度的井下罗盘及定向测量仪器。
  • 极端环境监测：其他需承受 175°C 高温的工业磁场检测任务。
