LVDT信号调理器DAIL100
全金属屏蔽 · 强抗干扰性 · 兼容多线制 · 宽电压输入的工业级 LVDT 调理平台
产品详情
一、产品概述

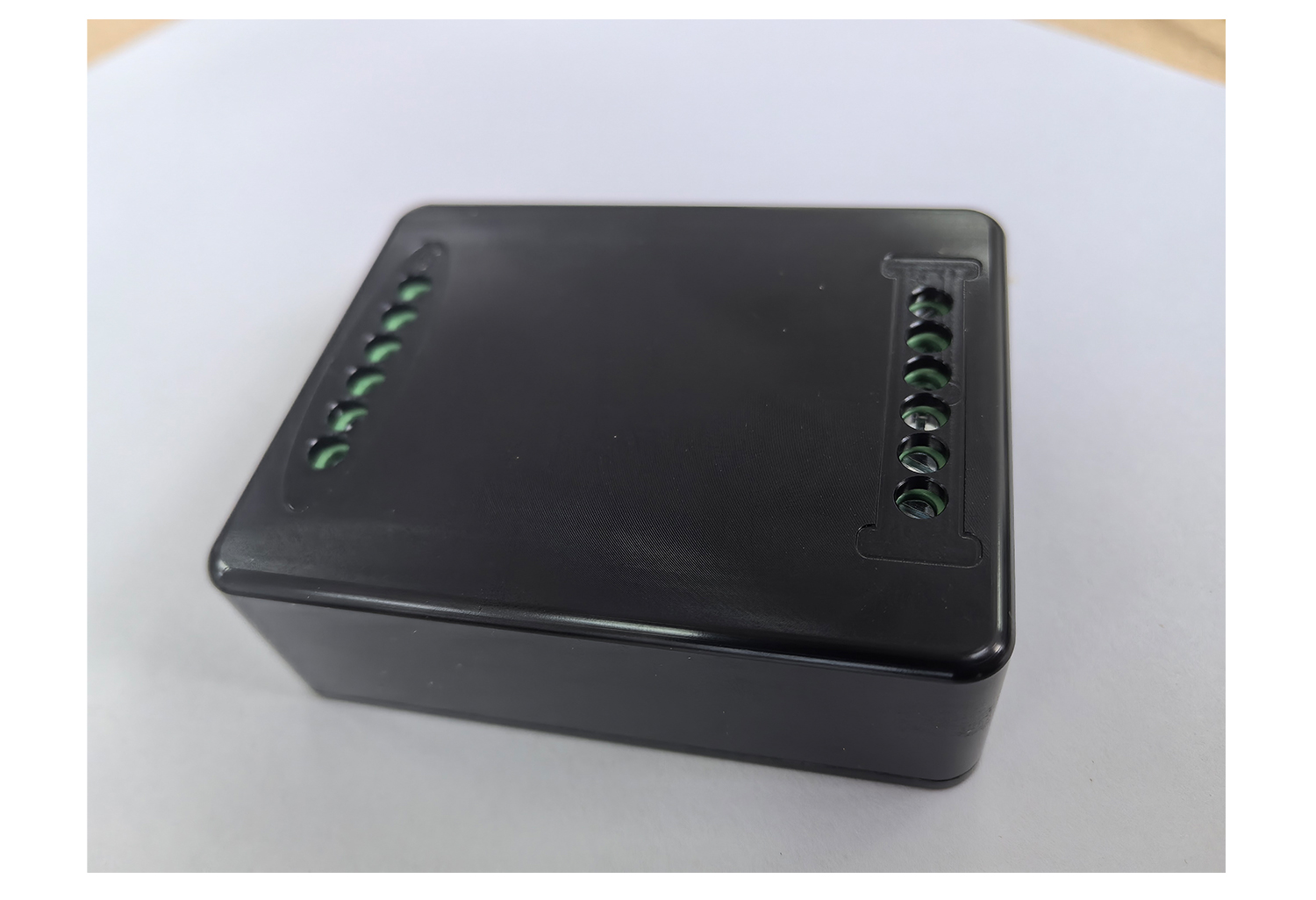

DAIL100是专为工业及测试环境研制的高性能 LVDT（线性差动变压器）信号调理模块。该产品集成了精密正弦波激励源、同步解调电路及有源滤波技术，可以将 LVDT 传感器的微弱交流信号线性转换成标准、低噪声的模拟直流电压信号。
不同于普通的导轨式调理器，DAIL100 采用全金属屏蔽增强型外壳，具备极佳的电磁兼容性（EMC）。其 9V-36V 的宽动态输入电压及工业级温度设计，使其能适配车载测试、液压系统监控及实验室高精度计量等多种复杂工况。
二、核心优势
三、技术规格
四、接线与调试说明
五、应用领域
DAIL100是专为工业及测试环境研制的高性能 LVDT（线性差动变压器）信号调理模块。该产品集成了精密正弦波激励源、同步解调电路及有源滤波技术，可以将 LVDT 传感器的微弱交流信号线性转换成标准、低噪声的模拟直流电压信号。
不同于普通的导轨式调理器，DAIL100 采用全金属屏蔽增强型外壳，具备极佳的电磁兼容性（EMC）。其 9V-36V 的宽动态输入电压及工业级温度设计，使其能适配车载测试、液压系统监控及实验室高精度计量等多种复杂工况。
二、核心优势
- 高可靠性电源管理：支持 9V-36V DC 宽电压输入，内置多级电源滤波与防反接保护，有效抵御工业电网的浪涌与噪声干扰。
- 优异的电磁屏蔽：采用全铝合金屏蔽封装，从物理层面阻隔高频电磁干扰（EMI），确保在强干扰环境下信号的信噪比（SNR）。
- 多传感器架构兼容：模块具备高度的适配灵活性，兼容 4线制、5线制及6线制 LVDT 传感器（支持差动全桥与半桥配置）。
- 精密零位与量程调整：板载高分辨率多圈电位器，支持对零点（Zero）与增益（Span）进行无级精细校准，实现位移与电压的线性映射。
三、技术规格
| 参数项 | 技术指标 | 备注 |
| 供电电压 | 9V - 36V DC | 宽电压设计，典型功耗 < 1W |
| 激励信号 | 1V - 5V rms (可调) | 低失真正弦波，默认 2.5kHz (1-10kHz可订制) |
| 输出信号 | 0-5V / 0-10V / ±5V | 支持双极性/单极性模拟输出 |
| 转换精度 | 非线性度 < 0.1% FS | 优异的动态线性表现 |
| 温度漂移 | < 50 ppm/℃ | 全温度范围内保持输出稳定 |
| 带宽 (-3dB) | 250Hz / 500Hz (可选) | 可选配高频响应型号用于动态测量 |
| 工作温度 | -40℃ 至 +85℃ | 选用工业级元器件 |
| 外壳特性 | 铝合金阳极氧化 | 具备良好散热与屏蔽性 |
四、接线与调试说明
4.1 传感器连接
- 5线/6线制：连接初级激励端、次级中心抽头（公共参考点）及次级差分输出端。
- 4线制：通过内部电路实现信号补偿，适配无中心抽头的传感器结构。
4.2 信号输出与调节
- 零位校准 (Zero)：将传感器测杆置于电中心位置，调节 Zero 电位器使输出归零。
- 满量程校准 (Span)：将测杆移至标称行程上限，调节 Gain 电位器设定目标斜率（如 10V）。
五、应用领域
- 工业精密制造与加工
典型设备：数控机床、注塑机
实现机床主轴轴向跳动与热伸长位移监测、滑台位置闭环控制及定位误差补偿；支撑注塑机锁模行程控制、顶针位置高重复性反馈与模具安全联锁。
实现机床主轴轴向跳动与热伸长位移监测、滑台位置闭环控制及定位误差补偿；支撑注塑机锁模行程控制、顶针位置高重复性反馈与模具安全联锁。
- 流体传动与电液控制
典型设备：电液伺服阀、重型液压缸
配套高频响电液伺服阀，实现阀芯位移高速闭环反馈；适用于强电磁干扰（EMI）与高振动工况下的液压缸行程监测，满足工业电磁兼容（EMC）应用要求。
配套高频响电液伺服阀，实现阀芯位移高速闭环反馈；适用于强电磁干扰（EMI）与高振动工况下的液压缸行程监测，满足工业电磁兼容（EMC）应用要求。
- 航空航天与结构试验
典型系统：作动器与结构试验平台
提供舵机及起落架作动器位移闭环反馈与健康监测（PHM）；应用于结构强度试验、风洞模型位移测量及裂缝开口位移（COD/CMOD）精密监测。
提供舵机及起落架作动器位移闭环反馈与健康监测（PHM）；应用于结构强度试验、风洞模型位移测量及裂缝开口位移（COD/CMOD）精密监测。
- 汽车工程与自动化检测
典型场景：动力电池产线、整车测试
用于电池极片厚度在线监测、制动盘轴向跳动测量及关键尺寸 100% 在线检测；支持悬挂系统行程与踏板位移采集，直接兼容车载 12V/24V 供电系统。
用于电池极片厚度在线监测、制动盘轴向跳动测量及关键尺寸 100% 在线检测；支持悬挂系统行程与踏板位移采集，直接兼容车载 12V/24V 供电系统。
- 能源与重型装备
典型设备：透平机械、汽轮机
应用于汽轮机机壳膨胀位移、油动机行程及控制阀开度（VMS）在线监测，为设备状态评估与全寿命周期维护提供高精度位移数据支撑。
应用于汽轮机机壳膨胀位移、油动机行程及控制阀开度（VMS）在线监测，为设备状态评估与全寿命周期维护提供高精度位移数据支撑。
