RY-ADDA 系列：纳米级高精度多通道数据采集与控制卡
产品详情

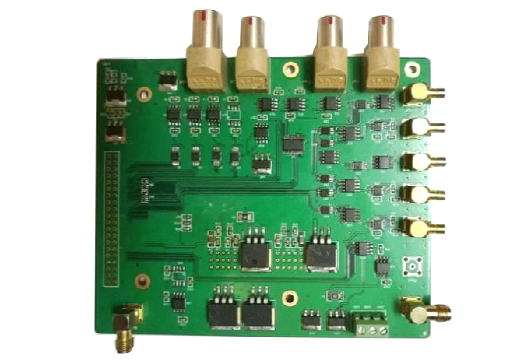

DAQ-100：纳米级高精度多通道数据采集与控制卡
通过工业级 HSMC 接口，本产品可与 ZYNQ FPGA 等主控平台无缝对接，实现从光电信号捕获到压电陶瓷（PZT）精密驱动的全链路闭环控制。
二、核心优势
一、产品概述
DAQ-100是一款专为纳米激光加工、微位移精密控制及高灵敏度光电探测设计的高性能数据采集转换扩展卡。该系统作为微位移大系统中的核心信号中枢，集成了多通道高分辨率模拟量输入（ADC）与高动态输出（DAC）模块。通过工业级 HSMC 接口，本产品可与 ZYNQ FPGA 等主控平台无缝对接，实现从光电信号捕获到压电陶瓷（PZT）精密驱动的全链路闭环控制。
二、核心优势
- 极致电源纯净度
- 毫秒级高动态驱动
- 多量程灵活采集
- 高标准物理连接
三、技术规格指标
| 功能模块 | 参数项 | 技术指标 |
| 模拟输入 (AD) | 分辨率 | 16-bit (高精度多路并行采样) |
| 通道数 | 7 路高精度通道 + 多路低速监控通道 | |
| 最高采样率 | 100KSPS | |
| 信号范围 | 0~5V / 0~10V / -10V~0V (可配置) | |
| 模拟输出 (DA) | 分辨率 | 16-bit (主驱动) / 8-bit (高速调制) / 10-12 bit (辅助) |
| 通道数 | 4 路主输出 + 多路辅助输出 | |
| 更新速率 | 1MSPS (16-bit) / 200MSPS (高速调制) | |
| 应用目标 | 压电陶瓷(PZT)驱动、激光功率调制 | |
| 系统接口 | 主机接口 | HSMC 标准连接器 (支持 ZYNQ/FPGA 系列) |
| 外部接插件 | Lemo、SMA、SMB、SMC、10-Pin 接头 | |
| 电源与功耗 | 输入电压 | ±24V DC |
| 内部电压 | 8 路精密线性稳压输出 | |
| 信号完整性 | 高 SNR (信噪比)、极低温度漂移 |
四、应用领域
- 纳米激光加工：用于激光器的极短脉冲调制（达 10ns 级）及功率精准补偿。
- 微位移精密控制：驱动 PZT-X/Y/Z 三轴平台，在 200μm 范围内实现纳米级步进（电压微变至 0.5mV）。
- 高能物理探测：四象限光电信号采集，精确锁定光斑中心位置。
- 半导体检测：对透射与反射光强进行同步高速数字化分析。
五、系统集成案例
在典型的纳米加工场景中，本板卡配合 ZYNQ 系列主控板使用：
- 下行控制：通过 1MSPS/16-bit DAC 驱动控制器，精确调节 PZT 平台位移。
- 上行采集：通过 100KSPS ADC实时回传四象限探测器及光电倍增管信号，形成高频反馈环路。
- 高速校正：利用板载高速信号通道进行256级叠加灰度的激光功率控制，确保加工精度的一致性。
六、特殊要求
除了标准型号外，我们支持按需定制，可根据系统集成需求灵活配置输入和输出类型的数据采集卡。
除了标准型号外，我们支持按需定制，可根据系统集成需求灵活配置输入和输出类型的数据采集卡。
