金属屑末检测系统SYAD100
支持温度–振动耦合环境的金属颗粒检测系统高可靠性标定与验证平台
产品详情
一、 产品概述
金属屑末检测系统SYAD100是一款专为航空、动力及工业传动领域研发的高精度标定试验装置。该系统主要用于在极端高低温环境下对金属屑末传感器子系统进行功能验证与精度标定，能够有效检验信号处理电路的温漂特性，确保传感器在复杂工况下的可靠性。
该装置采用独创的“外置动力+软轴传动”设计方案，实现动力系统与高温环境的热隔离，避免电机绕组与驱动功率器件的热退化问题，确保在 -55℃～+180℃ 条件下的长期稳定运行。系统结构兼容振动试验平台，支持温度-振动耦合环境试验。
二、 核心优势 三、 系统结构与设计方案
1. 动力系统结构：外置直流电机 + 柔性软轴传动
为避免温箱高温对电机绕组及驱动器功率器件产生热退化影响，动力源布置于温箱外部。
皮带导架：针对弯头传感器设计的12mm导架，内置导槽与滑轮，显著降低皮带与导架接触发热，提升系统长期运行可靠性。
四、 技术参数
1. 物理性能
2. 金属颗粒识别能力（以内径 13mm传感器为例）
数据可用于建立传感器灵敏度曲线与误检率统计模型。
五、 典型应用场景
金属屑末检测系统SYAD100是一款专为航空、动力及工业传动领域研发的高精度标定试验装置。该系统主要用于在极端高低温环境下对金属屑末传感器子系统进行功能验证与精度标定，能够有效检验信号处理电路的温漂特性，确保传感器在复杂工况下的可靠性。
该装置采用独创的“外置动力+软轴传动”设计方案，实现动力系统与高温环境的热隔离，避免电机绕组与驱动功率器件的热退化问题，确保在 -55℃～+180℃ 条件下的长期稳定运行。系统结构兼容振动试验平台，支持温度-振动耦合环境试验。
二、 核心优势
- 宽温域环境适应能力： 传感器安装区域支持-55℃～+180℃的超宽温域，满足航空及高可靠性工业设备环境验证要求。
- 高动态运动模拟： 颗粒载体运动速度可达0～10m/s，真实模拟机械运行中的润滑油流速及屑末运动状态。

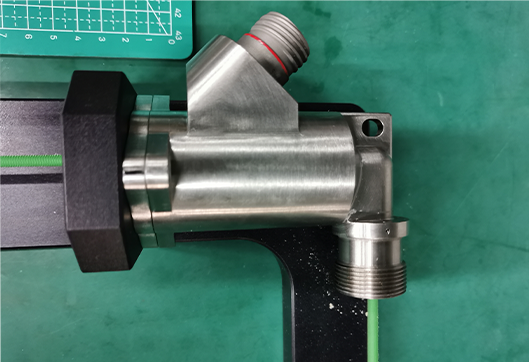

- 模块化多规格兼容结构： 模块化设计，支持13mm、18mm和22mm孔径，且同时兼容直头（Straight）与弯头（Elbow）结构传感器。
- 高精度标定与识别能力： 系统可对不同材质与粒径的金属颗粒进行定量模拟，验证传感器的最小可检出尺寸与通道分离能力，支持微米级铁磁性（≥125µm）及非铁磁性（≥450µm）颗粒检测，具备极高的通道识别率与计数精度。
1. 动力系统结构：外置直流电机 + 柔性软轴传动
为避免温箱高温对电机绕组及驱动器功率器件产生热退化影响，动力源布置于温箱外部。
- 驱动电机参数： 24V/120W高功率电机，最高转速可达4000rpm，支持正反向调节及无极调速（PWM或模拟调速接口）。
- 软传动轴： 采用直径10mm的高强度耐高温软轴，通过温箱小开孔传递动力，有效隔绝热传导。
- 材料工艺： 采用45钢底座结合Al6061铝合金框架，在保证高稳定性的前提下实现轻量化设计（总重小于15kg）。结构设计兼顾机械刚性与便携性，适合安装于振动台。
- 张紧调节机构： 配备旋转调节杆手轮，可实时微调从动轮位置，确保皮带在高频振动或高转速下不打滑，提高长期循环试验稳定性
- 耐温耐磨传动带： 直径4mm的特殊材质皮带，可承受特殊高温，具备抗热疲劳与抗磨损设计
- 颗粒固定方式： 不同尺寸的测试金属屑末（如锡珠）通过经加热融化嵌入固定在皮带表面，确保高速循环中颗粒不脱落，能保证重复试验的一致性。

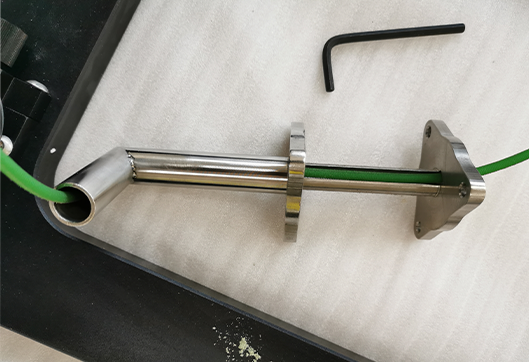

皮带导架：针对弯头传感器设计的12mm导架，内置导槽与滑轮，显著降低皮带与导架接触发热，提升系统长期运行可靠性。
四、 技术参数
1. 物理性能
| 参数项 | 技术规格 |
| 传感器适用孔径 | 13mm / 18mm / 22mm |
| 传感器结构 | 直头式/弯头式 |
| 载体速度 | 0-10 m/s |
| 传感器端耐温范围 | -55℃～180℃ |
| 设备总重 | <15 kg |
2. 金属颗粒识别能力（以内径 13mm传感器为例）
| 颗粒类型 | 尺寸范围 | 通道识别率 | 计数识别率 |
| 铁磁性 | 150 ~ 300µm | ≥90% | ≥90% |
| 铁磁性 | 300 ~ 500µm | 100% | 100% |
| 非铁磁性 | 500 ~ 700µm | ≥80% | ≥90% |
| 非铁磁性 | >700µm | ≥95% | 100% |
五、 典型应用场景
- 温度漂移分析：用于评估信号调理电路在宽温度范围条件下的零点漂移、增益漂移和噪声变化，适用于前端放大电路与磁感应检测模块的稳定性验证。
- 定量标定与阈值验证：通过标准颗粒重复通过模拟，可以验证最小可检出粒径、材质区分能力和计数误差率，支持算法优化与阈值参数整定。
- 温度-振动联合试验：扁平化基座结构，可固定于振动试验台，与高低温箱组合形成环境综合试验平台，适用于航空与动力系统可靠性验证场景。
