高精度全自动 LVDT 校准平台SYCL500
微米级精度、全自动闭环控制与数字化标定解决方案
产品详情
一、产品概述

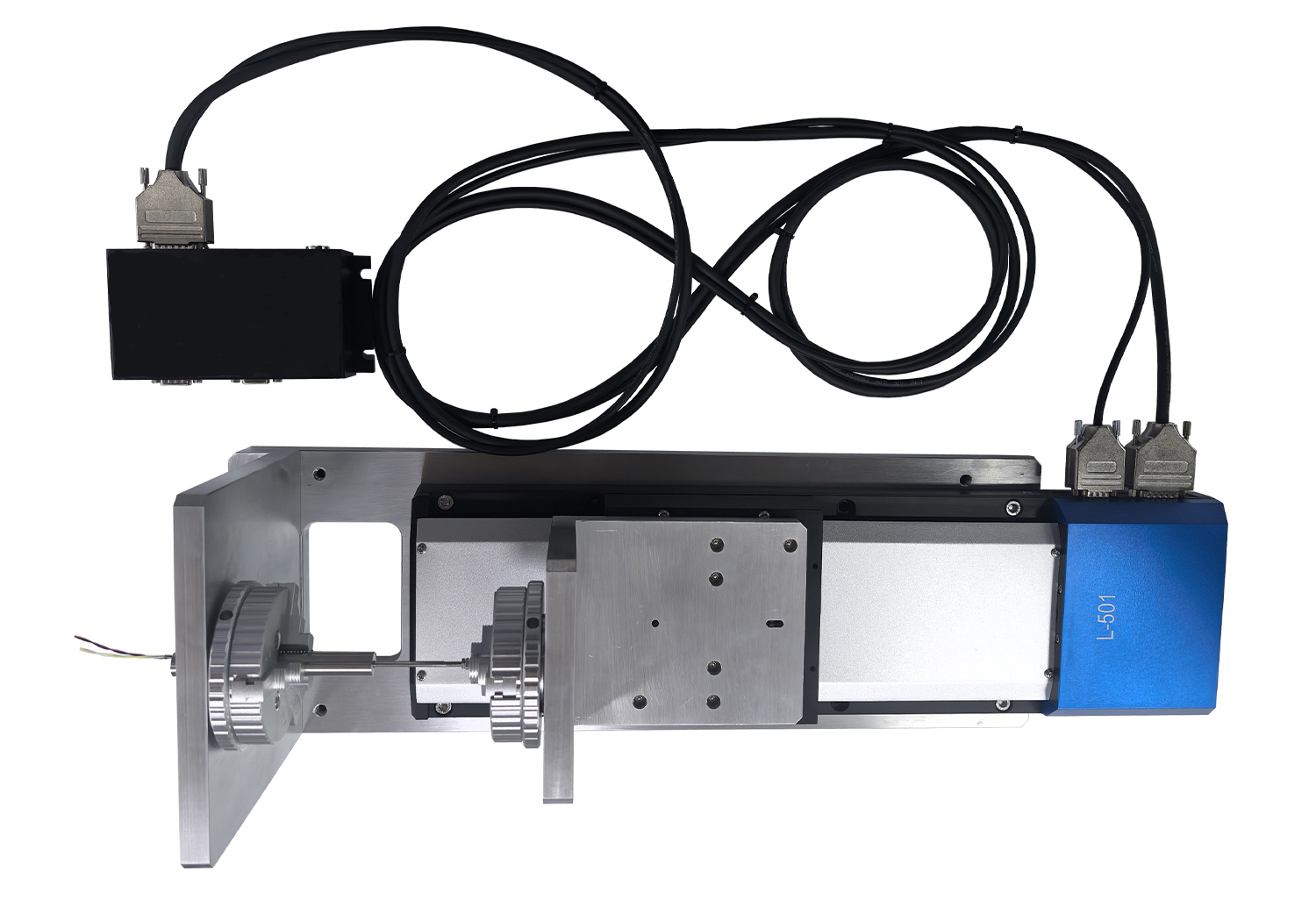

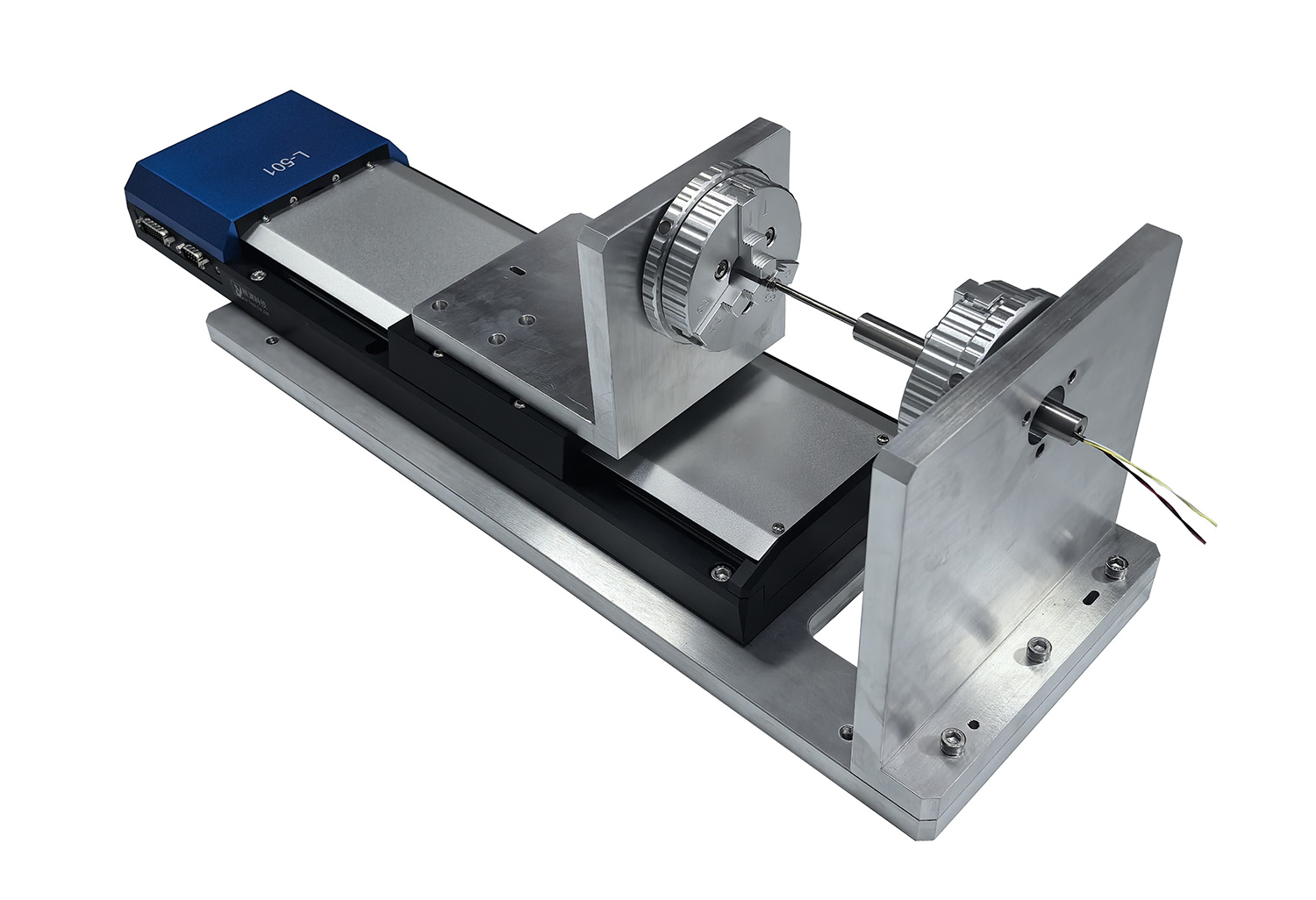

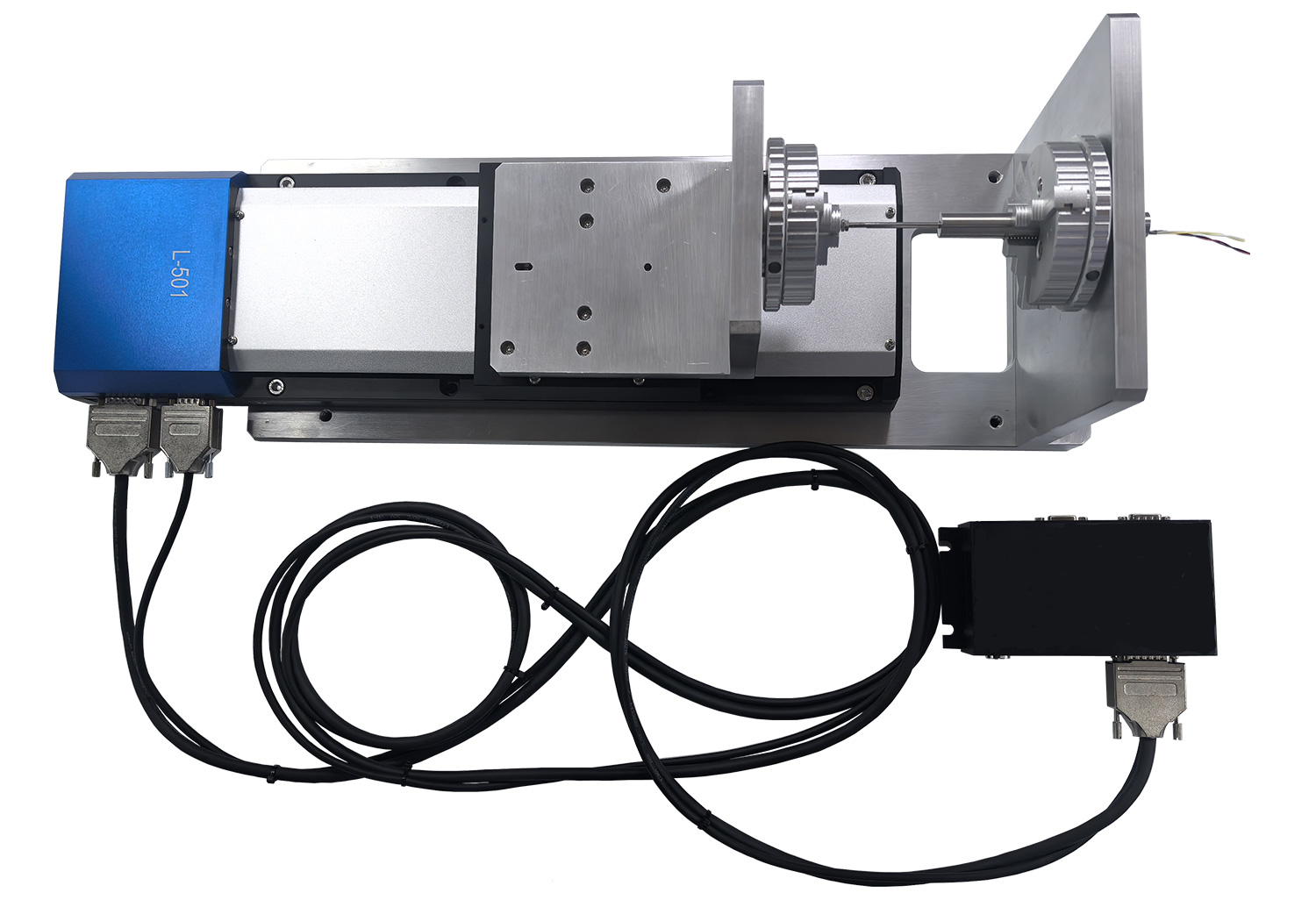

SYCL500 是一款专为 LVDT（线性可变差动变压器）及高精度接触式位移传感器研发、生产和计量校准而设计的高精度定制化校准系统。平台核心由集成高分辨率线性光栅尺的 L501 电机直线驱动单元构成，结合精密机械传动结构与闭环运动控制，实现全自动化标定、线性度分析及重复精度验证。
相较于传统的手动校准装置，本系统提供 200mm 宽量程行程、0.1μm 位移分辨率及 ±0.2μm 双向重复精度，配合优异同轴稳定性，可满足科研实验、精密制造及计量校准中的微位移测控需求，实现高度可追溯的位移基准建立。
二、核心优势
1. 超高运动精度与宽量程校准
SYCL500 是一款专为 LVDT（线性可变差动变压器）及高精度接触式位移传感器研发、生产和计量校准而设计的高精度定制化校准系统。平台核心由集成高分辨率线性光栅尺的 L501 电机直线驱动单元构成，结合精密机械传动结构与闭环运动控制，实现全自动化标定、线性度分析及重复精度验证。
相较于传统的手动校准装置，本系统提供 200mm 宽量程行程、0.1μm 位移分辨率及 ±0.2μm 双向重复精度，配合优异同轴稳定性，可满足科研实验、精密制造及计量校准中的微位移测控需求，实现高度可追溯的位移基准建立。
二、核心优势
1. 超高运动精度与宽量程校准
- 有效行程 200 mm，可覆盖长行程 LVDT 与电感测头的全量程标定。
- 位移分辨率 0.1 μm，双向重复精度 ±0.2 μm，为微米级位移基准提供高可靠性和可追溯性。
- 高分辨率光栅尺反馈确保位移测量动态响应快、噪声低。
- 双 L 型铝合金板 + 三爪卡盘夹持方案，实现传感器精密安装，同轴度可达 0.01 mm 级。
- 综合夹持后同轴度 ≤0.05 mm，有效消除校准过程中的非线性误差和机械偏置。
- 卡盘夹紧范围可调，兼容直径 ≤48mm、行程 ≤200mm 的各类 LVDT及接触式位移传感器。
- 一机多用，显著提升多型号传感器的校准效率与实验一致性。
- 驱动单元通过精密定位销固定在高平面度铝合金基板上，确保长期装配稳定性。
- 高刚性机械结构保证位移传递过程中无形变或滞后，实现校准数据的真实性与可靠性。
- 高性能步进电机闭环控制，实现高分辨率、高动态响应位移驱动。
- 自动化控制软件支持步长、循环次数及扫描方案预设，自动完成数据采集、线性度分析、滞后及灵敏度计算，并生成可追溯校准报告。
- 数据数字化存储与导出，为研发与生产提供完整测控记录。
三、技术规格
四、 典型应用场景 SYCL500 通过高精度闭环驱动、线性光栅反馈和定制化同轴夹持方案，将 LVDT 校准从传统手动操作全面升级至 自动化、数字化及工程化标准，实现传感器标定过程的高精度、高效率与高可靠性。
| 参数项 | 技术指标 |
| 有效行程 | 200 mm |
| 运动精度 | 0.1 μm |
| 双向重复精度 | ±0.2 µm |
| 同轴度 (卡盘后) | ≤0.05 mm |
| 适配传感器直径 | ≤48 mm |
| 反馈系统 | 高分辨率线性光栅尺 |
| 控制方式 | 闭环步进控制 / 软件自动化 |
| 基座材质 | 高平面度铝合金 |
| 整机重量 | 约 7 kg |
四、 典型应用场景
- 传感器制造与封装工艺： 适用于各类接触式位移传感器（LVDT、电感测头、电位器等）的满量程范围标定、灵敏度测试及出厂合格率（FAT）自动化检测。
- 计量检测与溯源认证： 为第三方计量机构提供针对高精度一维线性位移测量设备的定期校准、检定与误差修正基准平台。
- 精密机电系统与实验力学： 广泛应用于高校及科研院所的微位移执行器验证、伺服反馈系统静态特性分析及材料力学微小形变测试。
