压力测量与电磁阀控制系统LCO100H
极端井下环境的高精度压力测控与电磁阀驱动解决方案
产品详情
一、产品概述
本系统是专为石油钻井、地热勘探及深地工程等极端井下环境设计的高可靠性测控模块，系统集成了高精度差压测量、温度监测及大电流直流电磁阀驱动控制功能。通过多通道信号采集与闭环驱动控制，实现对井下关键工况参数（压力、温度、电压、电流）的实时精密监控。
LCO100H采用三通道冗余架构，压力测量与电磁阀驱动互为备份，在复杂工况下可提供高可靠性与容错能力。模块化设计允许在井下应用的同时，可扩展为实验室或工业级压力控制单元（Pressure Control Unit, PCU），满足多样化工程需求。
二、核心技术优势
三、技术参数
四、软件与监控功能
五、定制化与系统扩展
基于模块化硬件和成熟控制架构，提供以下定制化方案：
本系统是专为石油钻井、地热勘探及深地工程等极端井下环境设计的高可靠性测控模块，系统集成了高精度差压测量、温度监测及大电流直流电磁阀驱动控制功能。通过多通道信号采集与闭环驱动控制，实现对井下关键工况参数（压力、温度、电压、电流）的实时精密监控。
LCO100H采用三通道冗余架构，压力测量与电磁阀驱动互为备份，在复杂工况下可提供高可靠性与容错能力。模块化设计允许在井下应用的同时，可扩展为实验室或工业级压力控制单元（Pressure Control Unit, PCU），满足多样化工程需求。
二、核心技术优势
- 宽温度与极端工况适应性
支持 -40°C 至 +150°C 工作温度，可承受高温、高压及长期连续作业条件。关键电子元件采用高温等级封装，保证传感器及驱动电路长期稳定运行。 - 高精度测控能力
- 压力测量：支持三通道四线制差压或绝对压力传感器，测量精度满足微米级流体压力变化感知。
- 电磁阀驱动：电流测量精度优于 0.1 mA，可实现微小执行机构状态变化检测。
- 冗余与容错设计
三路压力测量与三路电磁阀驱动互为备份，实现多通道容错，提高井下系统可靠性。 - 智能保护与闭环控制
内置过流检测、自动关断与重启功能，防止执行器损坏，同时通过闭环电流控制实现电磁阀精确定位。
- 紧凑型与模块化结构

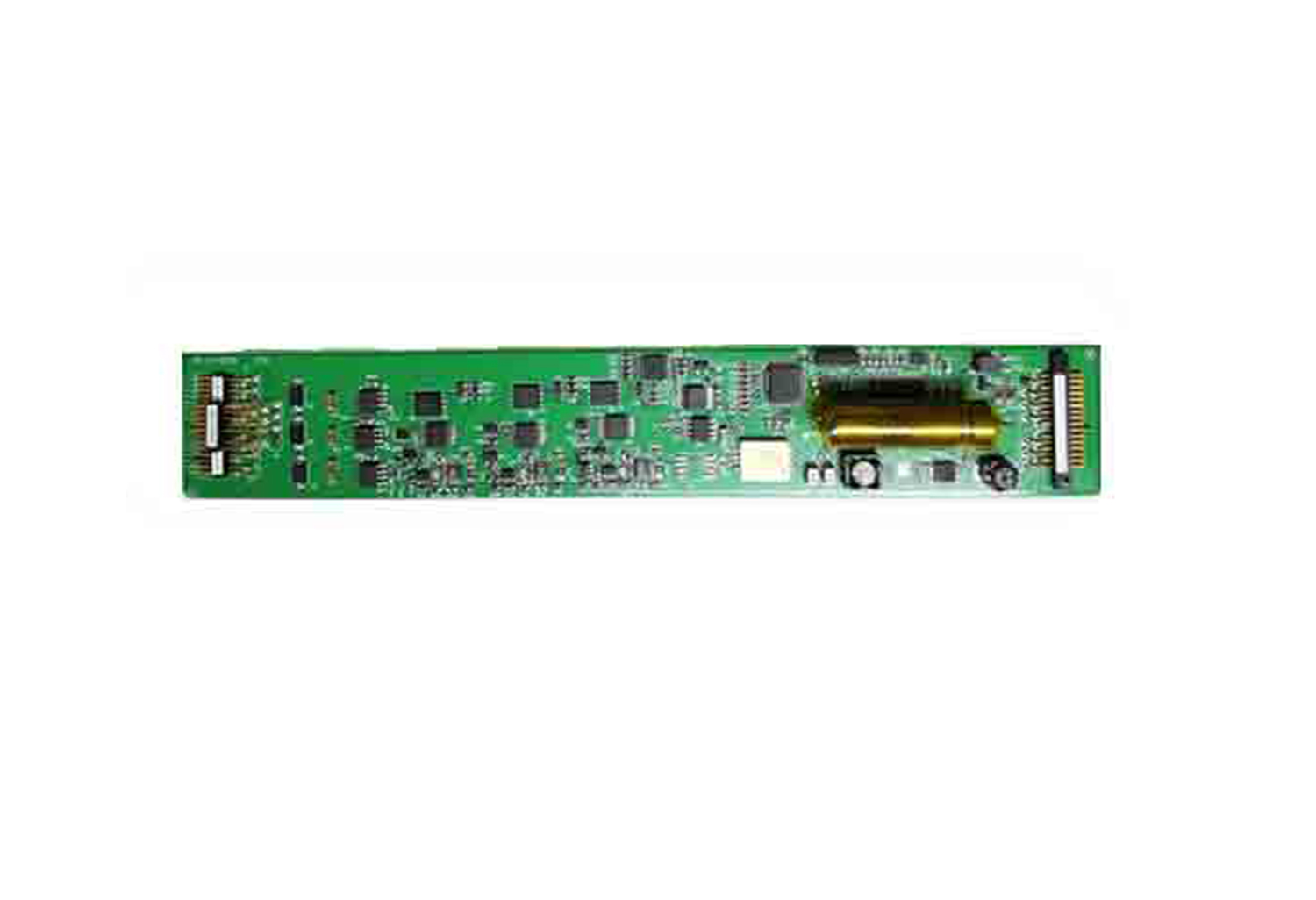

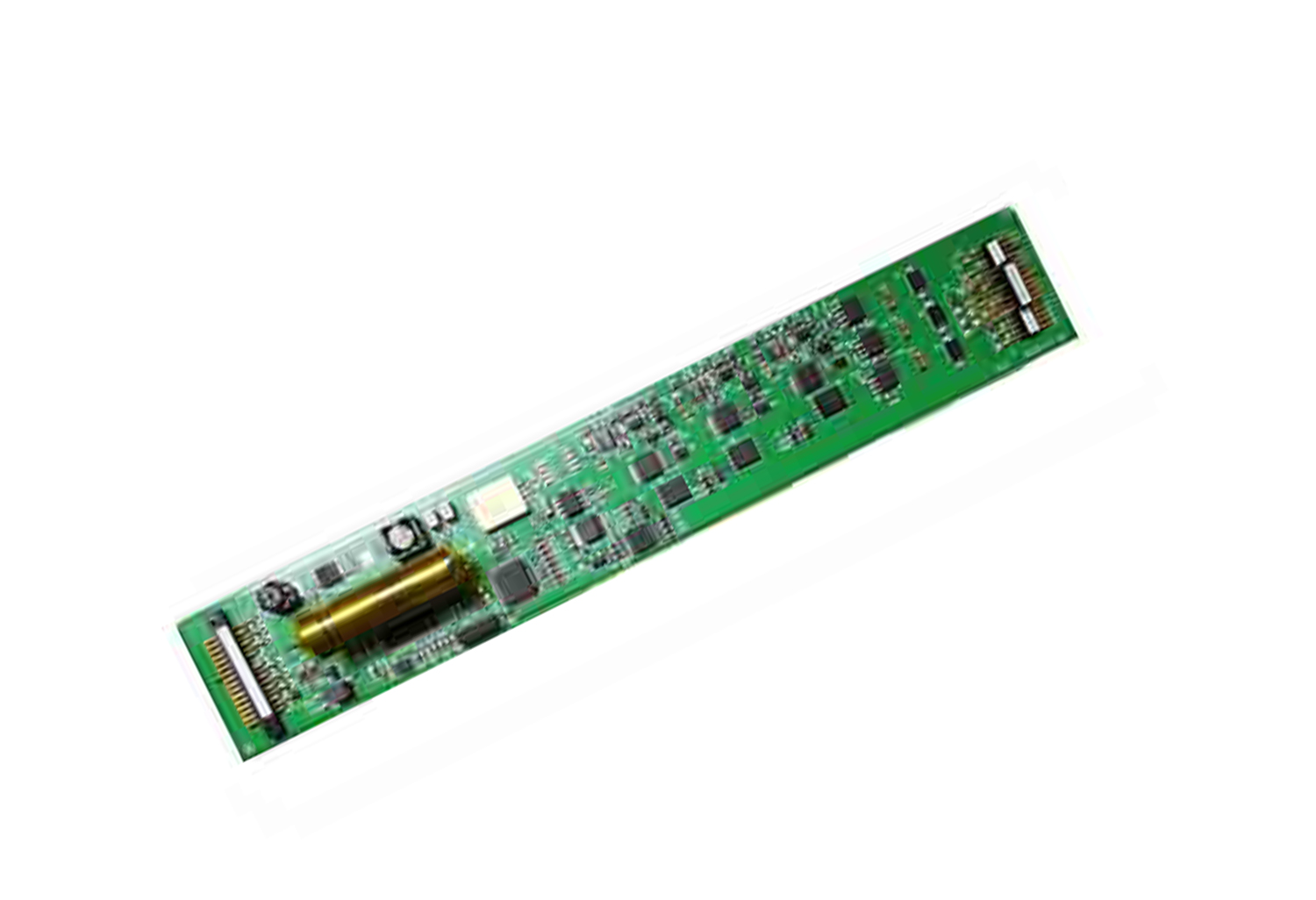

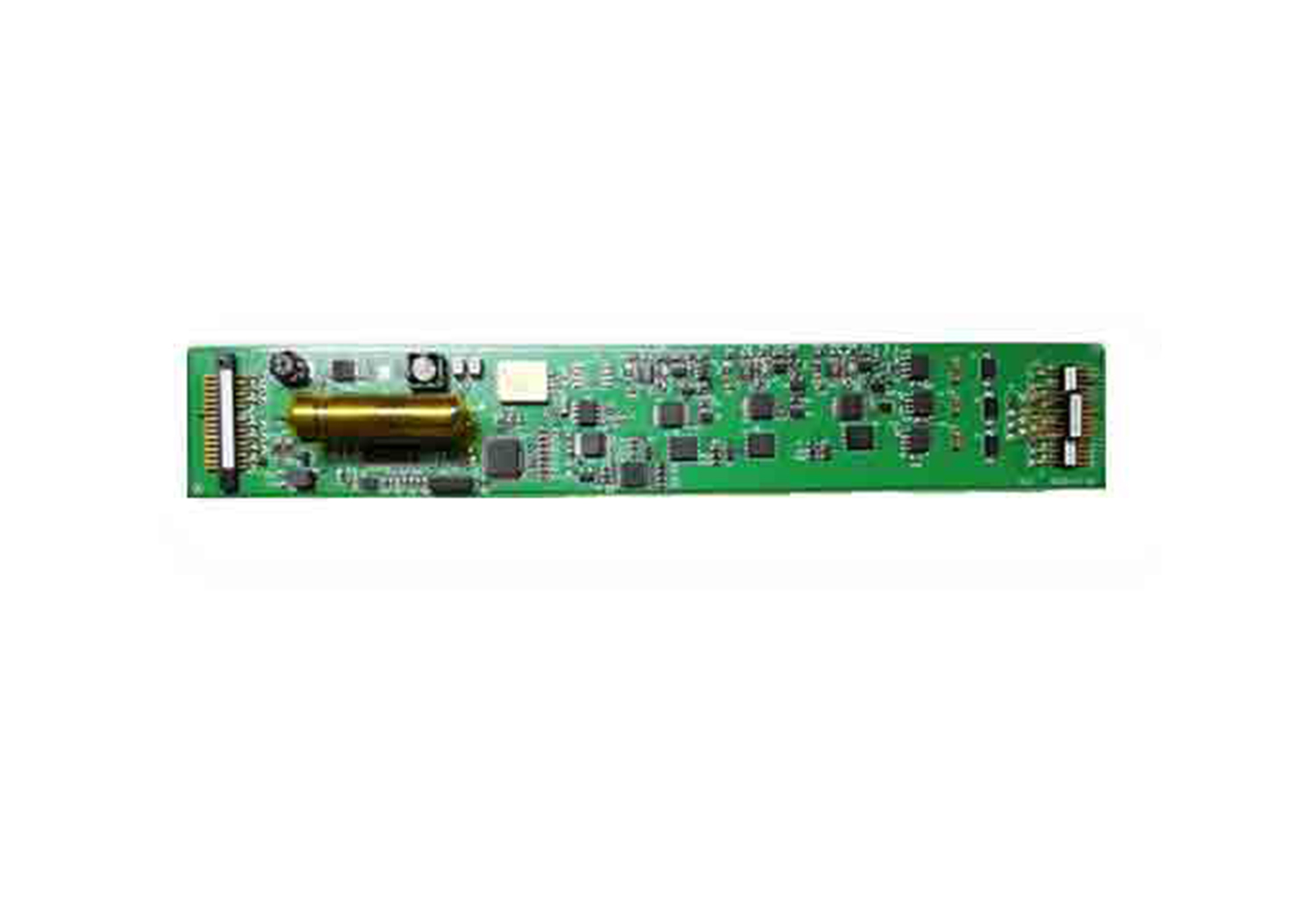

PCB尺寸为 32 mm × 200 mm，可直接集成至井下工具管柱；模块化接口便于上位机数据采集与控制系统对接。
三、技术参数
| 性能指标 | 参数规格 |
| 工作温度 | -40 ℃ ～ +150 ℃ |
| 压力测量 | 3 通道，支持外接四线制压力传感器（差压/绝压） |
| 电磁阀驱动 | 3 通道，支持 12V/24V，最大 5A 直流驱动 |
| 电流测量精度 | > 0.1 mA |
| 通信接口 | CAN 总线 / RS-422 |
| 供电电源 | ±15 V |
| 功耗 | < 1.5 W（低功耗设计） |
| 物理尺寸 | 32 mm × 200 mm |
四、软件与监控功能
- 实时数据采集与可视化
多通道同步采集压力、电流、电压及温度，提供图形化界面显示，支持多通道数据叠加及趋势分析。
- 闭环控制与精密驱动
可通过上位机远程设置电磁阀 PWM 占空比与频率，实现流量与压力的精密调控。 - 智能故障诊断
自动检测电磁阀及传感器异常，记录历史故障事件，支持异常事件回溯与分析。 - 数据管理
历史数据可按时间序列存储，为工程分析、趋势预测及事故追溯提供数据支撑。
五、定制化与系统扩展
基于模块化硬件和成熟控制架构，提供以下定制化方案：
- 形态转换：将井下长条形 PCB 改造为实验室或工业级箱式压力控制单元（PCU）或压力测量系统。
- 协议适配：根据现有测控系统定制通信协议，实现数据与控制接口兼容。
- 功能优化：针对特定传感器类型、电磁阀负载及控制需求进行硬件与固件优化，实现精度与可靠性提升。
