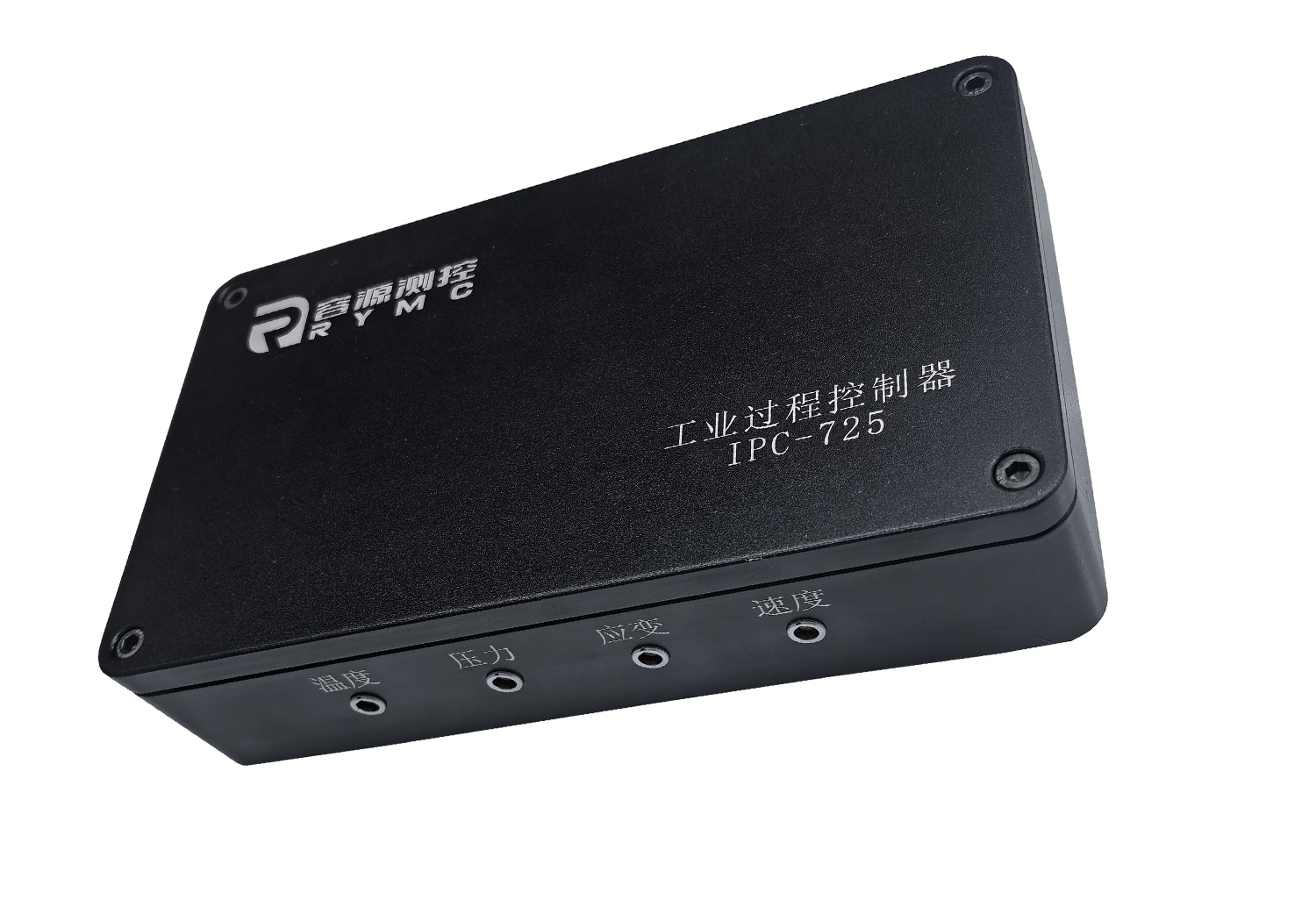

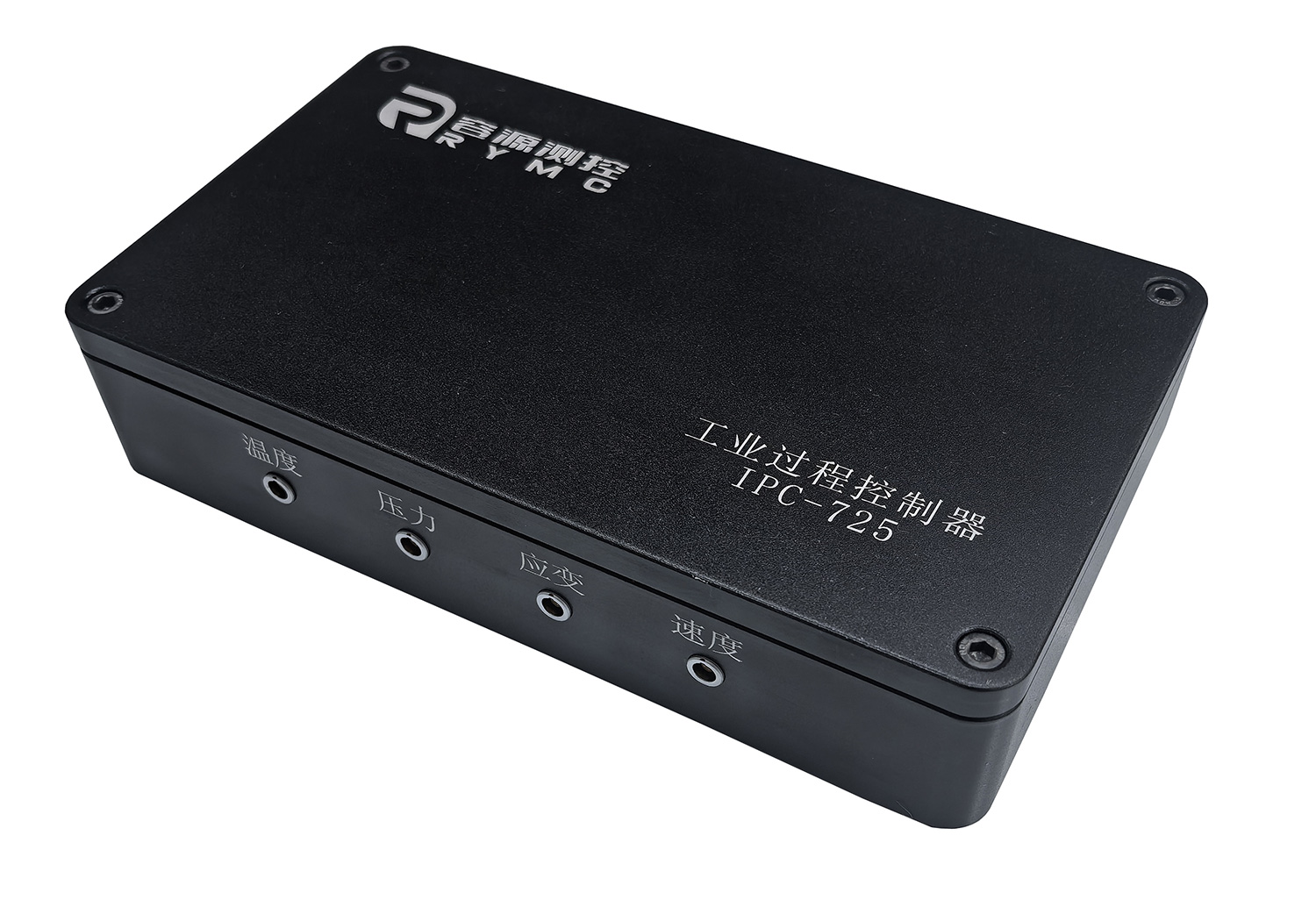

IPC-725 工业过程控制器
复杂工况下的“感知·控制·传输”一体化平台
产品详情
一、产品概述
IPC-725 是一款高性能工业级过程控制器，专为复杂工况下的多物理量实时采集与闭环控制设计。该设备将高精度信号调理、逻辑控制闭环、智能执行驱动及多总线工业通信集成于紧凑型屏蔽金属机壳中，实现数据采集终端与分布式控制单元的融合。
IPC-725 可广泛应用于石油钻采、液压机械、精密实验台及自动化生产线等严苛环境，为用户提供稳定、可靠、高精度的工业测控解决方案。
二、核心功能优势
三、技术参数
1. 传感器采集
2. 执行器驱动
3. 数据通信
4. 电气与机械规格
IPC-725 是一款高性能工业级过程控制器，专为复杂工况下的多物理量实时采集与闭环控制设计。该设备将高精度信号调理、逻辑控制闭环、智能执行驱动及多总线工业通信集成于紧凑型屏蔽金属机壳中，实现数据采集终端与分布式控制单元的融合。
IPC-725 可广泛应用于石油钻采、液压机械、精密实验台及自动化生产线等严苛环境，为用户提供稳定、可靠、高精度的工业测控解决方案。
二、核心功能优势
- 多源异构传感器融合
- 同步采集温度、压力、应变及速度四类核心物理量；
- 支持多通道数据融合与统一采样，为系统简化、控制算法优化奠定基础。
- 高精度信号调理与采集
- 24-bit高分辨率ADC采集微弱桥式应变信号；
- 内置非线性温度补偿与低噪声放大器设计；
- 优异信噪比与抗电磁干扰能力（EMI/EMC），确保复杂工业环境下测量可靠性。
- 智能执行与闭环控制
- 双通道 24V 电磁阀驱动，支持 PWM 比例控制（1Hz~1kHz）；
- 高速逻辑控制闭环响应 < 1ms；
- 内置过流、过热及反向续流保护，保障执行器安全稳定。
- 工业级可靠性设计
- 铝合金阳极氧化外壳，匹配高可靠性金属接头；
- 耐振动、耐冲击及宽温 (-40°C~+85°C) 工况适应；
- 电源、信号端全面隔离与反接保护。
三、技术参数
1. 传感器采集
| 传感器输入 | 输入类型 / 范围 | 性能 | 技术优势 |
| 温度 | RTD/热电偶 | ±0.2% FS / 0.1°C | 内置非线性温漂补偿，长期稳定性优异 |
| 压力 | 0~5V / 0~10V / 4~20mA | 16-bit / ±0.1% FS | 兼容主流工业变送器，支持电压/电流信号 |
| 应变 | ±20mV / ±100mV | 24-bit / 0.5 μV/V | 高精度力学及微位移监测，低噪声放大 |
| 速度 | 0.1Hz~100kHz 脉冲 | ±0.01% / 1Hz | 支持增量/绝对编码器、霍尔传感器及接近开关 |
- 双通道独立输出（电磁阀 A / B）；
- 单通道持续 2A，瞬时峰值 5A；
- 控制模式：逻辑开关 / PWM 比例调节；
- 内置安全保护：过流、过热及反向续流防护。
- CAN 总线：CAN 2.0B 协议，最高 1Mbps，支持多节点同步控制；
- 串口通信：RS-232/485，支持 Modbus RTU，无缝对接 PLC/HMI；
- 系统采样及闭环控制延迟 < 1ms。
- 电源输入：DC 24V（宽压 18~36V）；
- 工作温度：-40°C~+85°C；
- 紧凑型屏蔽金属壳，尺寸 220 × 120 × 50 mm；
- 信号端隔离及电源反接保护设计。
四、典型应用场景
- 液压/气动闭环控制：实时压力与速度反馈调节，实现恒压/恒速闭环控制；
- 结构力学监测：同步采集温度、应变及振动信号，评估机械结构疲劳；
- 石油/地质钻探：高耐温与抗冲击设计，支持井下及地面复杂环境数据采集；
- 科研实验与测试：便携式高精度采集与控制终端，快速搭建研发测控系统。
